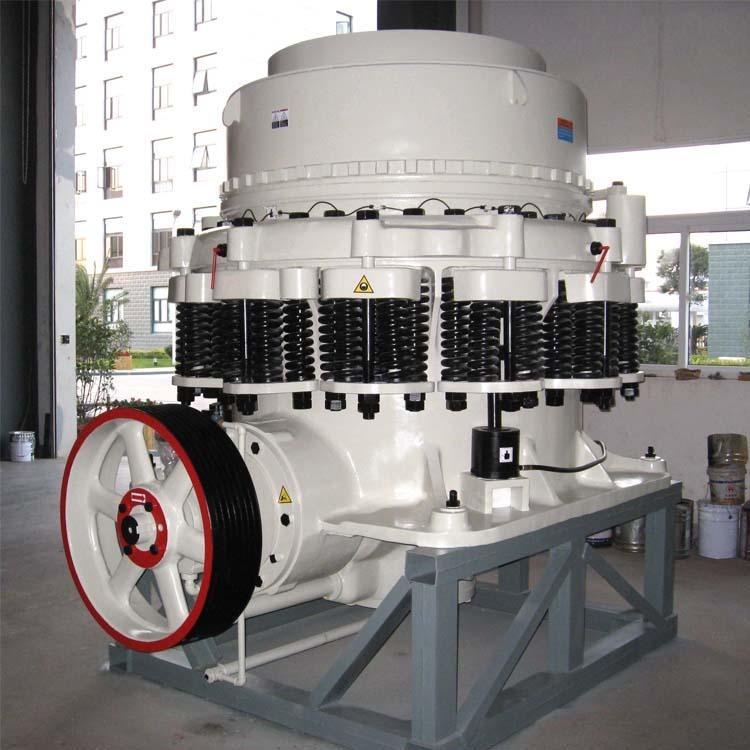

青石液压圆锥破碎机 青石液压圆锥破碎机技术优势有哪些?

作者:振科制砂机 发布时间:2023-01-08 浏览
       我国青石资源丰富,具有很好的开发利用价值,青石破碎常选用青石圆锥破碎机,由专业技术人员研制的青石圆锥破碎机具有河南其它圆锥破碎机生产厂家不可比拟的性能优势,下面为您简要介绍这款青石圆锥破碎机。

        青石圆锥破是一款新型节能的破碎设备,具有破碎效率高、使用寿命长、操作便利、稳定性强、绿色huan保等优势,被广泛应用于冶金、筑路、化学、建材以及硅酸盐工业,得到了人们的广泛认可。

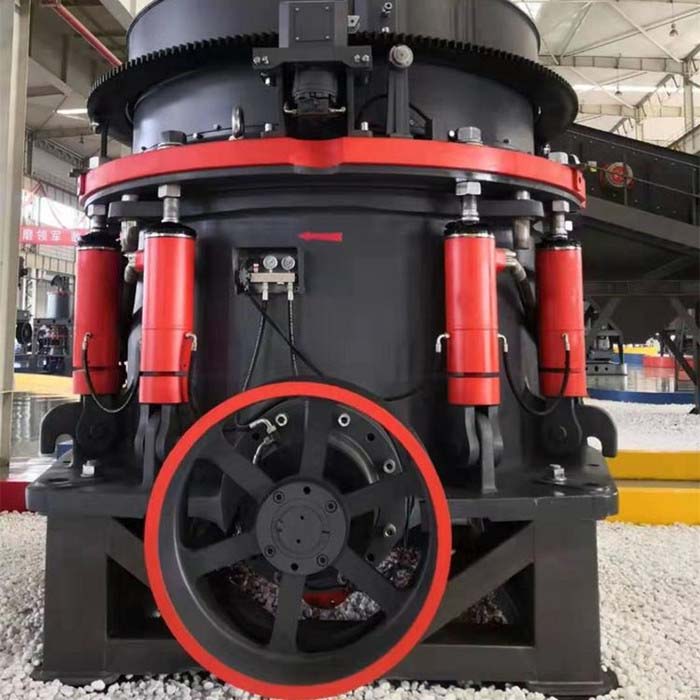

青石液压圆锥破碎机属于单缸液压圆锥破碎机,主要由破碎腔、上下机架、动锥、传动轴、偏心套、润滑液压站和控制系统等构成。其中物料在破碎腔中破碎,动锥的上部在上机架顶部轴承内支撑,下部在偏心套内孔内支撑,电动机经三角带为传动轴部传递动力,偏心套部带动动锥部作周期性摆动运动。


青石液压圆锥破碎机技术优势:
1、结构简单,操作维护检修方便。该设备吸取了传统圆锥破碎机的优点,摒弃了不足;采用坚固的闭合封闭结构,移动部件少,抗冲击和抗波动能力强。
2、横梁座孔内无自由运动的锥形套,而是安装一个固定不动的铸铁套,内孔形状呈上下两锥面。
3、动锥排矿口的调整不需人工检侧,只操纵升降按钮,观察数字显示器即可。这既便于运行操作,同时又能显示动锥衬套和衬板在生产期间的磨损量,为更换磨损件提前提供信息。
4、偏心套的安装是从机座的底部向上装配,大齿轮的底平面支撑旋转。在机座的中孔和偏心轴的内孔各安装一铜套,解决了在生产运行中巴氏合金经常破裂需修补加工的难题。
5、将稀油站、液压站设计为一整体,结构紧凑,运行直观,稀油站在供油管道上井设有油流计,监视供油量变化。
6、青石圆锥破碎机的处理量大,生产过程中矿料均匀地布满整个破碎腔,使矿料受到挤压、碰撞、冲击等作用实现“层压破碎”,减少了动、定锥等部件的磨损,延长了衬板的使用寿命。
7、自动控制程度高,减轻了工作人员的劳动强度,提高了设备的运转率。
8、安装的油箱仪表检测系统能够实现温度、过铁过载、油流等的全面监测,能避免主机发生重大an全事故。
9、青石圆锥破碎机采用新型减震设计,使得工作噪音大大降低,对周围环境和职工健康危害减小。



青石圆锥破碎机的工作原理:

由定锥和动锥所组成的青石圆锥破碎机工作时,电动机发电驱动水平轴进行旋转,并带动偏心轴运动,进而使动锥作圆锥形运动,在这一运动过程中,动锥会不间断的接近或远离定锥,从而使圆锥破碎腔中的青石受到冲击与挤压而产生破碎。然后通过传动装置将破碎后的青石传送至破碎腔中向下排出,与此同时,偏心轴套会带动动锥下方的下腔套运动,而固定在主轴上的上腔会随着下腔的运动而运动,进而带动主轴转动,主轴转动又会进一步使偏心套转动,这一环节动锥既作自运动又作围绕破碎机中线运动,运动形成的球面中心是整个破碎机中线与破碎锥轴线的交点,而两者之间的夹角即为进动角,这说明动锥运动可以视为定点运动,即破碎腔内的青石在轧臼壁不断的挤压作用下而被破碎。

规格 型号 破碎锥大端直径
(mm)
给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P 30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P 55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P 110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P 160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P 280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
